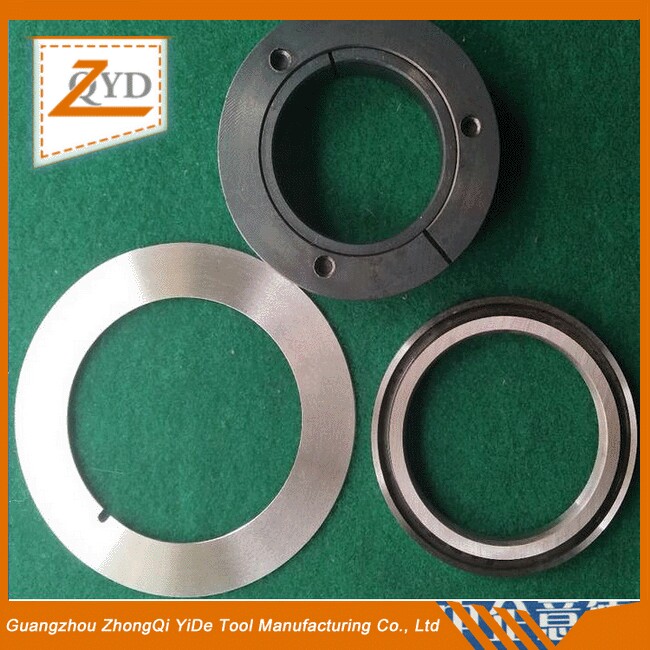

分切上刀
型号 | 分切上刀规格 | 外径Ø | 内径Ø1 | 中径Ø2 | 厚度b | 键槽H×C | 刃口角度α |
01-2 | Ø68×Ø46×0.5 | 68 | 46 | 0.5 | 49×3 | 45° | |
01-3 | Ø98×Ø66×0.8 | 98 | 66 | 0.8 | 70×3 | 45° | |
01-4 | Ø100×Ø66×1 | 100 | 66 | 1 | 70×3 | 45° | |
01-5 | Ø100×Ø75×1 | 100 | 75 | 1 | 79×4 | 45° | |
01-5D | Ø100×Ø70×1（大斜口） | 100 | 75 | 82 | 1 | 79×4 | 22°-30° |
01-6 | Ø105×Ø70×1 | 105 | 70 | 1 | 75×4 | 45° | |
01-6D | Ø105×Ø70×1（大斜口） | 105 | 70 | 88 | 1 | 75×4 | 22°-30° |
01-7 | Ø105×Ø70×1.2 | 105 | 70 | 1.2 | 75×4 | 45° | |
01-7D | Ø105×Ø70×1.2（大斜口） | 105 | 70 | 88 | 1.2 | 75×4 | 22°-30° |
01-8 | Ø105×Ø70×1.5 | 105 | 70 | 1.5 | 75×4 | 45° | |
01-8D | Ø105×Ø70×1.5（大斜口） | 105 | 70 | 90 | 1.5 | 75×4 | 22°-30° |
01-9 | Ø105×Ø75×1 | 105 | 75 | 1 | 79×4 | 45° | |
01-9D | Ø105×Ø75×1（大斜口） | 105 | 75 | 1 | 79×4 | 22°-30° | |
01-13 | Ø130×Ø80×1 | 130 | 80 | 1 | 85×4 | 45° | |
01-14 | Ø140×Ø95×1 | 140 | 95 | 1 | 100×4 | 45° | |
01-15 | Ø150×Ø90×2 | 150 | 90 | 2 | 95×4 | 45° |
